一、本儀器主要由以下三部分組成：

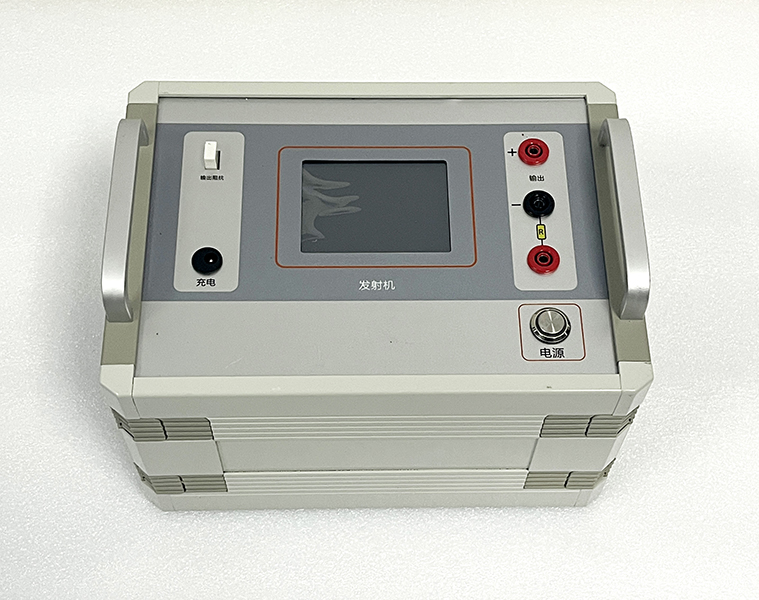

發射機：核心功能為自動精準測試地下電纜的對地阻抗參數，可實時反饋阻抗檢測數據；同時能夠向被測地下電纜穩定發送特定頻率的測試信號，為后續路由探測和故障定位提供信號源支持。
路由接收機：作為信號接收與探測終端，需在地下電纜周邊區域移動接收測試信號；通過信號強度分析與處理，可精準探測地下電纜的實際路由走向，同時能夠準確檢測并顯示電纜的埋深數據，為施工和維護提供位置參考。

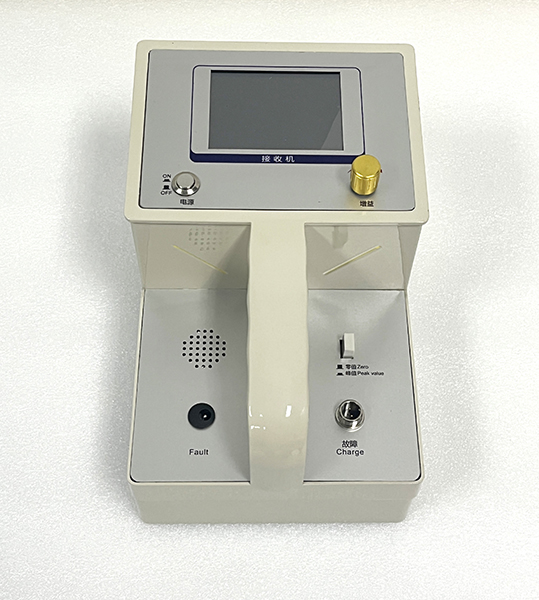

絕緣接收機（A字架）：專為地下電纜對地絕緣故障檢測設計，搭配A字架輔助結構，可通過感應測試精準定位電纜絕緣破損、漏電等故障點位，為電纜絕緣修復工作提供精準的故障位置指引。
二、技術指標：
探測距離：＜40km，指在常規地下環境（無嚴重電磁干擾、土壤介質均勻）下，儀器可穩定實現的最大電纜探測覆蓋范圍。
探測深度：≤3m，適用于多數市政、工業及民用地下電纜的埋深檢測場景，可滿足常規電纜敷設深度范圍內的精準探測需求。
路由誤差：＜8cm，確保電纜路由探測的精準度，有效避免因路由判斷偏差導致的施工誤操作。
定位誤差：＜5cm，保障電纜故障點、關鍵節點定位的準確性，為快速維修提供可靠的位置依據。
感應故障點距離：≤30m，指儀器可通過感應方式檢測到故障點的最大距離，在此范圍內可實現故障點的初步定位。
定位范圍：≤5MΩ，為對地絕緣故障的阻抗定位區間，可覆蓋多數常見電纜絕緣故障的阻抗檢測需求。
沖擊電壓：＜10kV，儀器工作過程中可承受的最大沖擊電壓值，保障儀器在復雜電網環境下的穩定運行與使用安全。
數據采樣頻率：100MHz，高采樣頻率確保儀器對電纜相關參數的實時采集與精準分析，提升檢測數據的可靠性。
路燈電纜故障定位儀可快速測試路燈電纜的短路、斷路、接地故障，手持操作簡便，是比較流行的路燈電纜故障檢測的優良儀器。
